中文科技期刊数据库 ( 文摘版 ) 工程技术 建筑设计 2015年8 月 · 57· 大型地下车库下沉式花园设计探讨 张景霞 董云霞 董家昀 华创建筑设计有限公 司 河南郑州 450004 摘要：大型地下车库采用下沉式花 园实现 了自然通风，自然采光、自然排烟等问题下沉式花园设计，同时改善了车库内自然环境，从视 觉、 感觉、心理上使人感觉舒畅。本文结合实践分析采用下沉式花 园的大型地下车库的建筑设计、结构设计、暖通设计、排水设计要素， 重点提供设计方法，旨在为大型地下车库下沉式花园设计提供借 鉴 关键词：大型地下车库；采光井下沉式花园；车库内空气质量；绿化 中图分类号：TU2 文献标识码：A 文章编号： 1671．5586 (2015) 40．0057．01 1 引言 随着地下车库规模的增大，车库造价、停车环境出现很多 问题如：车库内空气质量差，采光差，运行成本高。传统大型 地下车库均设计机械通风，为实现车库内气流流通必须长期开 启通风系统。车库内采光均采用人工照明，造成车库运行成本 高。 本文着重论述车库采用下沉式花园，引进自然光、自然环 境，改善通风效果，提高车库内空气质量，满足人们对 自然阳 光、空间方向感、白昼交替、阴暗变化、季节气候等 自然信息 感知的心理需求。

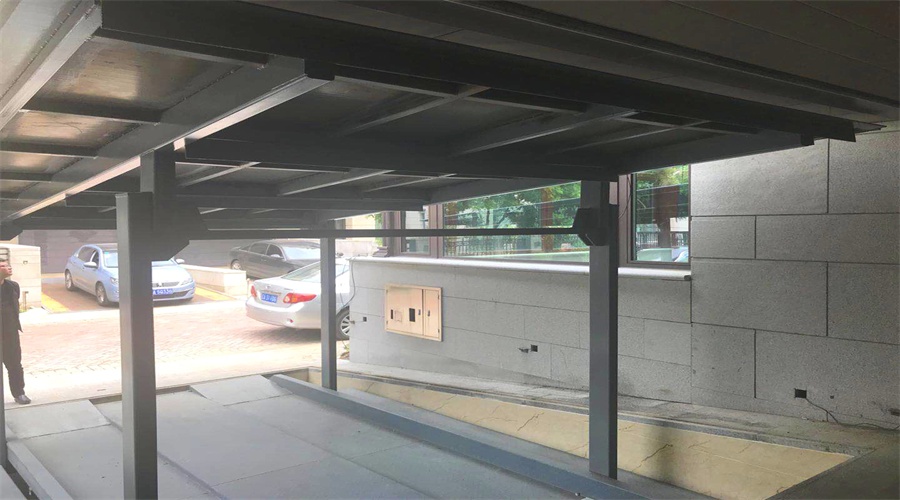

2 地下车库下沉式花园建筑设计 图 1下沉式花园设置在车库角落 2．1 下沉式花园设置位置 大型地下车库设置下沉式花园需结合车库大小，地面建筑、 地面景观、车库内停车位置等因素综合考虑。地下车库在适当 位置设置下沉式花园，如图 1，在车库的边角，即不占用车位， 又满足了采光和通风的要求，避免了众多通风井的出现。 2．2 下沉式花园安全防护 下沉式花园周围需采取安全防护措施。在车库天井四周用 铁栅栏隔离 ( 栅栏高度 1． 2m) ，或者上部采用铁篦子覆盖， 或者用安全玻璃 ( 高度为 1．2m) 围起来。地下两层的车库采用 下沉式花园，地下一层和地面均需采用防护措施。 2．3 车库层高设计 如某车库原设计层高为4．0m，车库规范要求车库净高不 低于 2．2m，结构最大梁通常为 1．0m，电缆桥架需 0．2m，消防 水管需 0．2m，通风排烟管路需0．5m，电缆桥架与消防水管只 在梁与梁之间交叉上翻，采用下沉式花园与通风井相结合后满 足 自然排烟通风条件，车库设计层高为3．5m，层高降低了0：5m。 2．4 车库 引进 自然光线 车库内采用下沉式花园引进了自然光线，车库墙壁采用 白 色涂料，车库内的灯采用灯控开关，在满足一定的光线情况下， 不采用人工照明，减少了运行费用。

车库内平时有一定的光照， 使车库内潮湿阴暗的环境得到一定改善。 3 地下车库下沉式花园暧通设计 下面三个表为车库内采用机械通风系统，车库内空气含氮 氧化物、一氧化碳的浓度值 (测试时间早上 7：oo ：00，晚 上 18：00- 20：00 ) 。 国家 《环境空气质量标准》GB3095-191 gKX) 浓度是 10meCm3， NO2为 0．24mg／m3。 车库内通风系统和消防排烟系统设计基本是共用的，根据 《汽车库、修车库、停车场设计防火规范 GB 50067．97 ( 以下 简称 《汽规》) ，汽车库应设防火墙划分防火分区，地下汽车 库 内设有 自动灭火系统时， 其防火分区最大允许建筑面积为 4 000 ll12；如一个 40000m2型地下车库采用 自然排烟需开很多 通风井和 自然通风窗。如一个防火分区内采用下沉式花园，预 实现车库 自然排烟，自然通风，其面积不小于防火分区面积的 2％，如车库内防火分区面积为 4000m2下沉式花园面积不小于 80rn2，且满足最远距离到天井距离不大于30m，实际工程考虑， 如下沉式花园位置不满足其上条件，需与 自然通风采光天窗相 结合下沉式花园设计，满足 自然排烟 口面积要求，同时车库内最远点距 自然排 烟 口不大于 30m。

而其它防火分区还需采用通风天窗和其它形 式的通风井满足 自然排烟条件，满足 自然排烟条件的防火分区， 如存在通风的一些死角，则需配合诱导风机实现 自然通风。 4 地下车库下沉式花园造价分析 4．1 暖通机械排 烟的投资 费用和运行费用分析 每个防烟分区设计为2000m2，每个防烟分区内设一台排烟 兼排风风机 (7．5kW ) 和一台补风风机 (5．5kW)，平时上午运 行 2 个小时，下午运行 2 个小时，则消耗 13kWx4h=52kWh， 每度电费按 0．6 元计算，52x0．6=31．2 元，则 20000m 的车库通 风运行费用至少 312 元 ／天，如全部采用 自然通风每年至少可 以节约 l 1．388 万元 ，其 中不 包括诱 导风机 等辅助 通风 设备 的 运行费用。初投资少了20 台风机及风管等设备，则至少节约 了 20 万元 。 4．2 人工照明采用光控 开关。 按照电气专业设计规范，车库内人工照 明一般取 2．5W／ m2，如 20000m2车库，人工照明需消耗 2．5x20000／1000=50kW， 如白天 l0 个小时可 以采用 自然光线．车厍 内每天可以节约 500 度电，每度电费按 0．6 元计算，每天至少节约 300 元，每 年可以节约 10．95 万元 。

4．3 车库层高降低 0．50m 的节约初投资的费用 如20000m2的车库，层高降低0．5m，减少一部分开挖土方， 则土建费可以减少 75 万左右。 5 结论 此文仅提供大型地下车库下沉式花园设计的一种理念和方 法，每个项 目都有其 自身特点，针对其特点，设计下沉式花园， 并结合采用自然采光通风井，共同实现地下车库 良好的通风效 果，改善车库内环境，提高车库内空气质量，降低初投资成本， 增加停车面积，减少平时运行费用。 大型车库采用下沉式花园让 自然环境和 自然光线引入地下 车库，让车库内阴暗的环境与室外环境连通，使人舒缓压力， 减轻视觉疲劳，增强方向感，缓解烦躁情绪，让人感觉舒服。 参考文献 [1] 1 宿晨鹏，陈剑飞．城市地下空间的自然光环境营造 Ⅱ]．建筑 设计研究，2007 (09) ：122—123． [2] 冷慧娟，李之吉，周妩怡．自然光在地下空间环境 中的作用 Ⅱ】．建筑工程 ，2009 (3) ：45—46． [3] 李伟忠 ．大型地下车库引入 自然光的环保新设计 U]．绿色施 工 ，2013 ( 5) ：407—408．
